では、さっそく前回の続き

CPUが設置ができたら、次はこの四隅にCPUファンを取付けます。
初めての自作PC組み立て編②



配線を確認しながら取付けます。
初めての自作PC組み立て編②




カチッというまで押し込みますが…ボードが壊れないか心配になります 汗
初めての自作PC組み立て編②




次に、CPUFANの取付けです♪(ボードにCPUFAN1って書かれてますね)
初めての自作PC組み立て編②




取付けが完了したら、次はメモリーです!
初めての自作PC組み立て編②




こちらもボード図面を見ながら取付け。結構強めに押さないと入らない 汗
初めての自作PC組み立て編②




メモリーにも同じように向きが決まっているので、確認しながら行う。
初めての自作PC組み立て編②




メモリーの差込が終われば、ケースにマザーボードを取付けます。
初めての自作PC組み立て編②



ケースの付属品としてネジが付いているはずです!
初めての自作PC組み立て編②

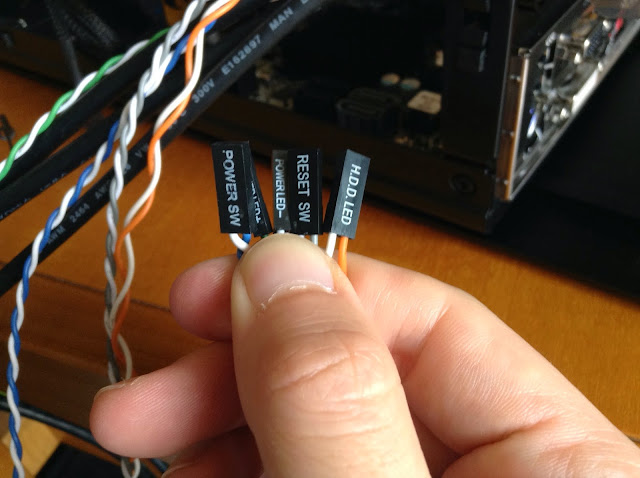

ケース内に収まっていたケーブル類をボードに差し込んでいきます。…いっぱいあるのねorz
初めての自作PC組み立て編②

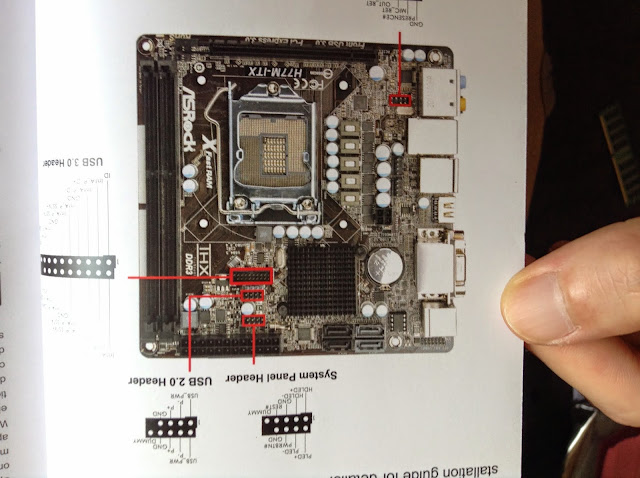

ココでマザーボードのマニュアルを見て、差し込んでいきます。
初めての自作PC組み立て編②



位置を間違えないでね!
初めての自作PC組み立て編②



HD AUDIOも差込ます。
初めての自作PC組み立て編②



ケース本体に設置されているUSB3.0用のコードみたい。これも挿します。
初めての自作PC組み立て編②



ケース内ファンの電源供給コードも挿します。(CHA FAN1)
初めての自作PC組み立て編②



次に電源ユニットを取付けです。が、、、
初めての自作PC組み立て編②



その前に!電源コード類を全部ボードに付けた後に取付けること!
初めての自作PC組み立て編②



結構固いのね…全部 笑
初めての自作PC組み立て編②



次はCDドライブの取付け。
初めての自作PC組み立て編②


感想
とにかく何を差し込むにも固いです 笑
一部写真を取ってなかったので忘れてましたが…

電源を入れて、ファンはまわっているのに
モニターに電源が入らない現象が起きました^^;
なんでだろう?と何度かやっているうちに気づいたんですが、

本体のUSB・LANケーブル類などの部分にも
電源を供給しないといけないのですねΣ(゚д゚;) マジで?

CPUファンまわっているから、
ボードには電源が送られている勘違いしてました。
勉強になるよね♪

そんなこんなで、次も続きます。
